ТЕСТОВАЯ ПОЛИРОВКА И ШЛИФОВКА

Спасибо за помощь в отработке технологического процесса.

  1. На главную страницу
  2. Отзывы
  3. Спасибо за помощь в отработке технологического процесса.
10.12.12
Спасибо за помощь в отработке технологического процесса.

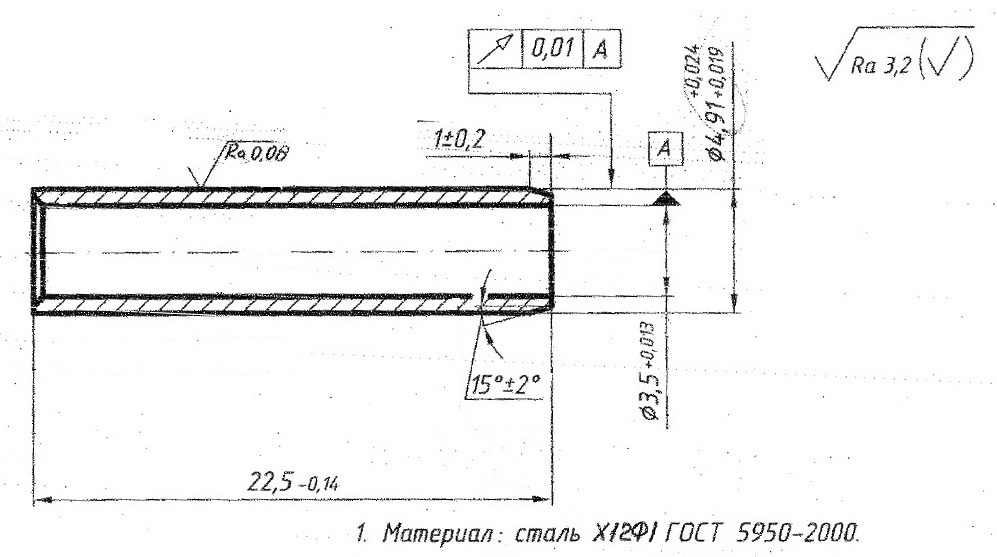

При отработке, для заказчика, технологии изготовления детали «Втулка» (см. эскиз) и материала Х12Ф1 твердостью 55-62HRc, возникли трудности с обработкой наружного диаметра. При токарной обработке невозможно сразу обеспечить допуск биения (0.01мм), допуск на диаметр (O4.91+0.019 +0.024) и требуемую шероховатость поверхности (Ra0.08).

Компанией ООО «Шпиннер-Руссланд» было принято решение обеспечить только необходимую геометрию детали, а частоту поверхности добиться галтовочной операцией, по средством роторных машин фирмы "OTEC Prazisionsfish GmbH". Детали под галтовку изготавливались O4.934+0.002, операция проводилась в несколько этапов, мокрая шлифовка, мокрая и сухая полировка.

В результате удалось отработать технологию позволяющую достичь требуемой шероховатости и хорошей стабильности результатов, выход годной продукции составил 90% , к примеру, при действующей сейчас технологии выход годной продукции составляет 30%.

Спасибо за помощь в отработке технологического процесса.

Шлифование на роторной машине фирмы OTEC Prazisionsfish GmbH

Исп.: Ерошкин Александр
Моб.: +7 (926) 149-18-75
